Srebro nie jest w układach elektronicznych materiałem przypadkowym. Trafia tam, gdzie liczą się bardzo niska rezystancja, pewny styk i dobra przewodność cieplna, a także w rozwiązaniach drukowanych oraz w nowoczesnych urządzeniach noszonych. W tym tekście pokazuję, gdzie ten metal daje realną przewagę, kiedy przegrywa z miedzią albo złotem i jakie ograniczenia trzeba uwzględnić, zanim uzna się go za oczywisty wybór.
Najważniejsze rzeczy o srebrze w układach elektronicznych
- Srebro ma wyjątkowo wysoką przewodność elektryczną, dlatego świetnie sprawdza się w stykach, powłokach i pastach przewodzących.
- W praktyce najczęściej pojawia się w złączach, warstwach kontaktowych, klejach przewodzących oraz elektronice drukowanej.
- W porównaniu z miedzią daje lepsze parametry, ale kosztuje więcej; wobec złota jest tańsze, lecz mniej odporne na korozję.
- Największe ryzyka to ciemnienie powierzchni, migracja jonów w wilgoci i problemy z trwałością w trudnym środowisku.
- W wielu projektach najlepszym kompromisem bywa srebrzona miedź albo warstwa srebra zamiast pełnego elementu wykonanego z tego metalu.
Dlaczego srebro w elektronice wciąż ma znaczenie
Z mojego punktu widzenia srebro jest przede wszystkim materiałem „od zadań specjalnych”. Nie wybiera się go dlatego, że brzmi szlachetnie, tylko dlatego, że bardzo dobrze przewodzi prąd i ciepło, a przy tym łatwo da się je formować w cienkie warstwy, pasty i powłoki. To właśnie połączenie parametrów sprawia, że pojawia się tam, gdzie liczy się minimalny spadek napięcia, stabilny kontakt i szybkie odprowadzanie energii z punktu obciążenia.
W praktyce jego przewaga jest najbardziej widoczna w miejscach, w których klasyczna miedź zaczyna wymagać dodatkowego zabezpieczenia, a złoto okazuje się po prostu zbyt kosztowne. Srebro dobrze znosi rolę „warstwy roboczej” w styku, dobrze współpracuje z procesami drukowania i spiekania, a do tego można je łączyć z innymi materiałami, tworząc rozwiązania pośrednie. Właśnie dlatego nie traktuję go jako zamiennika wszystkiego, tylko jako narzędzie do bardzo konkretnego celu.
Jest jednak haczyk: powierzchnia srebra potrafi ciemnieć w kontakcie z związkami siarki, a w niekorzystnych warunkach może pojawić się także migracja jonów. Dlatego samo pytanie nie brzmi „czy srebro jest dobre”, tylko „do jakiego zadania jest najlepsze”. To prowadzi prosto do tego, gdzie najczęściej wykorzystuje się je w realnych podzespołach.
Gdzie srebro trafia do współczesnych podzespołów
Styki i złącza
Najbardziej klasyczne zastosowanie to styki, złącza i przełączniki. W tych miejscach liczy się niski opór kontaktowy, czyli jak mało energii „gubi się” na połączeniu dwóch elementów. Srebro daje tu bardzo dobre rezultaty, zwłaszcza w konstrukcjach, w których sygnał ma przejść szybko i bez zbędnych strat. W smartwatchach, słuchawkach, pierścieniach inteligentnych czy innych urządzeniach noszonych ma to dodatkowe znaczenie, bo elementy są małe, a każdy słabszy styk od razu widać w działaniu całości.
Pasty i kleje przewodzące
Drugim dużym obszarem są pasty i kleje przewodzące. Klej przewodzący to spoiwo, które łączy elementy, ale jednocześnie przewodzi prąd, więc zastępuje klasyczne lutowanie w miejscach, gdzie nie zawsze da się użyć wysokiej temperatury. Srebrne pasty trafiają do elektroniki drukowanej, czujników, warstw grzejnych, anten, ogniw fotowoltaicznych i diod LED. W nowszych rozwiązaniach laboratoryjnych spotyka się nawet spiekanie w około 180°C przez 150 sekund przy zawartości srebra rzędu 70% masy, co pokazuje, że liczy się nie tylko sam metal, ale też receptura i proces.
Warstwy wierzchnie na PCB i elementach RF

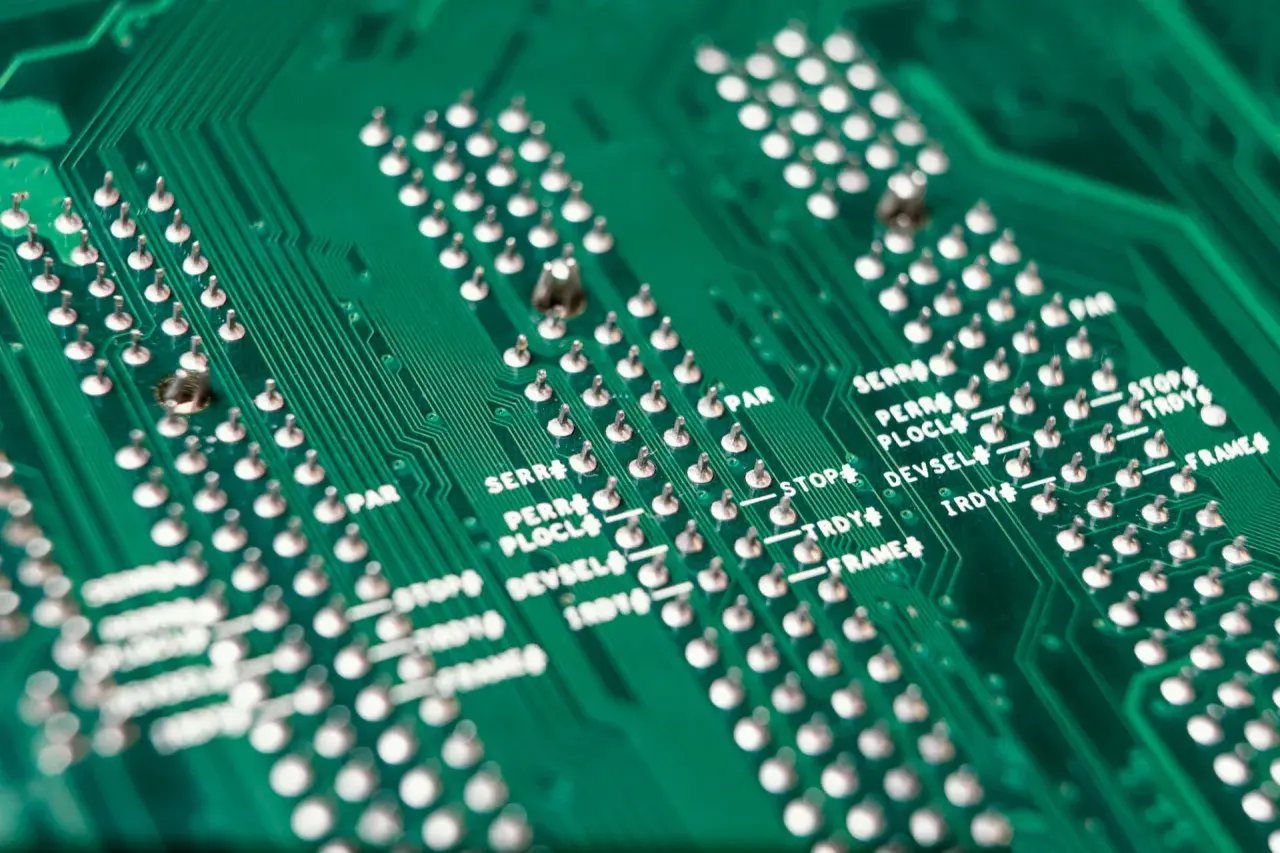

W płytkach drukowanych srebro pojawia się również jako warstwa wierzchnia lub element wykończenia powierzchni. Taki zabieg poprawia lutowalność i pomaga utrzymać dobre własności elektryczne w newralgicznych punktach układu. W technice wysokich częstotliwości, zwłaszcza w elementach RF, nawet drobne straty potrafią pogorszyć zachowanie całego modułu, dlatego srebrne wykończenia mają tam bardzo praktyczne uzasadnienie, a nie tylko estetyczny charakter.
Przeczytaj również: Złoto NBP - Jak bank centralny kupuje kruszec i co z tego masz?
Elektronika elastyczna i wearables
Coraz ciekawszy obszar to elektronika elastyczna i tekstylna. Srebrne tusze oraz nanocząstki srebra pozwalają drukować ścieżki na cienkich, giętkich podłożach, a to jest szczególnie ważne w opaskach, sensorach ubieralnych i akcesoriach łączących funkcję użytkową z wyglądem. Tu srebro pasuje także do świata mody i biżuterii, bo element techniczny może zostać ukryty w eleganckim projekcie, bez kompromisu dla działania.
Właśnie te zastosowania pokazują, że srebro nie jest dodatkiem dekoracyjnym, tylko materiałem konstrukcyjnym. Skoro widać już, gdzie trafia, warto porównać je z najbliższymi konkurentami, bo różnice są bardziej praktyczne niż teoretyczne.
Co daje srebro na tle miedzi i złota
Najczęstszy dylemat wygląda prosto: czy wybrać srebro, miedź, czy złoto. W rzeczywistości nie ma jednego zwycięzcy, bo każdy z tych metali wygrywa w innym scenariuszu. Ja patrzę na to przez pryzmat niezawodności, kosztu, odporności środowiskowej i tego, jak dany materiał zachowuje się po miesiącach albo latach pracy.
| Cecha | Srebro | Miedź | Złoto |
|---|---|---|---|
| Przewodność elektryczna | Najwyższa spośród metali użytkowych | Bardzo wysoka, tylko nieco niższa | Wysoka, ale wyraźnie niższa niż srebro |
| Odporność na korozję | Dobra, ale powierzchnia może ciemnieć | Wymaga zabezpieczenia przed utlenianiem | Bardzo wysoka |
| Koszt | Niższy niż złoto, wyższy niż miedź | Najbardziej ekonomiczna | Najdroższa z tej trójki |
| Typowe użycie | Styki, pasty, cienkie warstwy, elektronika drukowana | Przewody, ścieżki, busbary, masowe połączenia | Wysokiej niezawodności styki i powierzchnie kontaktowe |
| Największa zaleta | Świetny kompromis między parametrami a kosztem | Dobra przewodność przy niskiej cenie | Stabilność w trudnym środowisku |
Gdy patrzę na ten układ bez marketingu, wniosek jest prosty: srebro zwykle wygrywa tam, gdzie liczy się bardzo dobra przewodność i wysoka jakość połączenia, ale nie ma sensu przepłacać za złoto. Miedź pozostaje idealna do masowych przewodów i ścieżek, natomiast złoto jest wyborem dla miejsc, w których korozja i niezawodność kontaktu są ważniejsze niż budżet. Dlatego w wielu projektach wybiera się nie czysty metal, lecz warstwę lub kompozyt, na przykład srebrzoną miedź, która daje rozsądny kompromis.
To właśnie kompromis prowadzi do najważniejszego fragmentu: ograniczeń. Bez ich zrozumienia łatwo wybrać materiał, który dobrze wygląda na papierze, ale później sprawia kłopoty w realnym środowisku pracy.
Ograniczenia, które w praktyce robią największą różnicę
Najsłabszym punktem srebra nie jest przewodność, tylko zachowanie w trudnych warunkach. W wilgoci, przy obecności zanieczyszczeń i pod napięciem może dojść do migracji jonów srebra, czyli zjawiska, w którym materiał przemieszcza się i tworzy dendryty prowadzące do zwarć. To nie jest akademicki detal, tylko realne ryzyko w miniaturowych układach i w urządzeniach pracujących przez długi czas.
Drugi problem to powierzchniowe ciemnienie. Srebro reaguje ze związkami siarki obecnymi w powietrzu, przez co traci część atrakcyjnego wyglądu i może wymagać dodatkowej ochrony. W elektronice dekoracyjnej albo w urządzeniach widocznych dla użytkownika ma to podwójne znaczenie, bo wpływa i na estetykę, i na trwałość połączeń. W tym miejscu często zaczyna się projektowanie powłok ochronnych albo warstw pośrednich.
Trzeci czynnik to koszt procesu. Sama cena materiału nie kończy tematu, bo dochodzi jeszcze sposób nanoszenia, temperatura obróbki, kompatybilność z podłożem i oczekiwana trwałość. W praktyce oznacza to, że srebro może być świetnym wyborem w jednej aplikacji, a w innej po prostu zbyt drogim lub zbyt wrażliwym rozwiązaniem. Najczęstsze błędy pojawiają się wtedy, gdy ktoś patrzy wyłącznie na przewodność i ignoruje środowisko pracy.
- Zakładanie, że lepsza przewodność automatycznie daje lepszy produkt.
- Pomijanie wilgoci, kondensacji i zanieczyszczeń siarkowych.
- Wybieranie srebra do miejsc o silnym tarciu bez zabezpieczenia powierzchni.
- Ignorowanie temperatury procesu i ograniczeń podłoża.
Jeśli te ograniczenia są dobrze opisane, wybór materiału staje się znacznie prostszy. Właśnie dlatego w kolejnym kroku warto spojrzeć na zestaw pytań, które sam zadaję przed zaakceptowaniem srebrnego rozwiązania w projekcie.
Jak oceniam, czy srebrne rozwiązanie ma sens
Nie zaczynam od pytania „czy to najlepszy metal”, tylko od bardziej praktycznej sekwencji. W elektronice opłaca się myśleć jak projektant, a nie jak kolekcjoner właściwości. Wtedy od razu widać, czy srebro naprawdę rozwiązuje problem, czy tylko wygląda na odpowiedź elegancką, ale drogą.
- Czy potrzebuję minimalnego oporu kontaktu? Jeśli tak, srebro ma sens szczególnie w stykach i punktach krytycznych.
- Czy układ będzie pracował w wilgoci lub przy kondensacji? Jeśli ryzyko jest duże, trzeba przewidzieć ochronę przed migracją i korozją.
- Czy proces produkcji toleruje pastę, druk lub spiekanie? Przy elektronice drukowanej srebro daje dużą swobodę, ale wymaga odpowiedniej technologii.
- Czy da się zaakceptować warstwę pośrednią albo powłokę ochronną? W wielu przypadkach to właśnie ona decyduje o trwałości całego rozwiązania.
- Czy wystarczy kompromis, na przykład srebrzona miedź? Dla wielu aplikacji to rozsądniejszy wybór niż pełny element ze srebra.
W praktyce wybieram srebro wtedy, gdy awaria kosztowałaby więcej niż sam materiał, albo gdy ma ono realnie poprawić parametry pracy w małej, wymagającej konstrukcji. W urządzeniach premium, wearables i elementach o wysokiej gęstości upakowania ten metal potrafi dać bardzo dużo, ale tylko wtedy, gdy jest częścią przemyślanego układu, a nie pojedynczym, wyrwanym z kontekstu składnikiem. To prowadzi do ostatniej rzeczy, o której warto pamiętać na poziomie użytkowym, zakupowym i projektowym.
Co zostaje, gdy wybór ma być rozsądny, a nie efektowny
Najważniejszy wniosek jest taki, że w elektronice nie kupuje się samego „srebra”, tylko konkretne rozwiązanie: powłokę, pastę, klej, styk albo warstwę kontaktową. To rozróżnienie ma znaczenie, bo różne formy srebra zachowują się inaczej, a ich trwałość zależy od podłoża, temperatury, wilgotności i sposobu montażu.
Jeśli mam wskazać jedną praktyczną zasadę, brzmi ona tak: srebro warto wybierać tam, gdzie przewodność i jakość kontaktu są ważniejsze niż minimalizacja kosztu materiału, ale zawsze trzeba sprawdzić odporność na środowisko. Gdy te dwa warunki są spełnione, srebro przestaje być „szlachetnym dodatkiem”, a staje się po prostu bardzo skutecznym narzędziem technicznym.
W projektach, które łączą funkcję i estetykę, jak smart biżuteria, zegarki czy eleganckie akcesoria elektroniczne, ten metal ma jeszcze jedną przewagę: łatwo go włączyć w rozwiązanie, które pozostaje niewidoczne dla użytkownika, a mimo to pracuje stabilnie przez długi czas. I właśnie to jest jego największa siła, nie sam połysk, lecz możliwość połączenia wyglądu, precyzji i przewodzenia prądu w jednym materiale.
